首頁設備PRESSFIT 插針設備

PININSERT 2100

Pininsert 2100是一種啟動或伺服驅動的臺式插針設備，采用半自動插針方式將PIN針插入（PIN INSERTION）各種電氣元件。它被設計為可以獨立使用的或集成到產線上而廣泛應用于中小批量生產（每小時高達3600針）

元件位于可手動調節的工作臺上，操作員將其移動到工作區，在分步操作模式和手動操作模式下根據操作員設定的選項一次插入一根PIN針，電動工作臺在選定設置下自動運行并進行生產。

設備采用在線作業模式，運動機構伺服系統控制;
兼容通用SMEMA自動上下料通訊接口；
針線物料自動連續供應，自動切針、插針機構，生產全程自動化;
采用成套受力傳感檢測系統，實時顯示插針受力曲線、監控產品批次壓力變化，有效管控生產過程，品質回溯;
可配備多達2個插針工作頭，實現不同型號插針生產;
視覺定位系統實現PCB Mark定位、孔檢測；
友好的人機控制交互環境，集成生產統計、調試維護、日志管理等功能，通過用戶權限管理有效保護日常生產參數安全；
具備安全門開閉保護等完善的動作安全保護系統，確保工作安全可靠。

插針手冊

技術參數

電源
220V. 50Hz single-phase 10A
功率
0,5 kW
氣壓
6b
瞬時循環時間
500 ms/pin
最大PIN針長度 (標準版)
25 mm
最大PIN針長度 (增長版)
60 mm
PIN針最大截面尺寸
1.5 mm
插針頭更換時間
10 min.
零件設定更改時間（插針頭內側）
15 min.
標準機械軸X軸 (可選項)
150 mm stroke
標準機械軸Y軸 (可選項)
150 mm stroke
重量(基礎)
70 kg
尺寸 (W x D x H)
400 x 400 x 700 mm
CE 認證

標準功能
選項

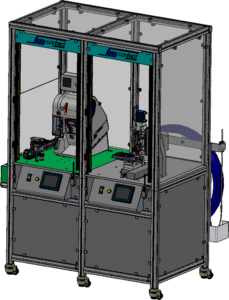

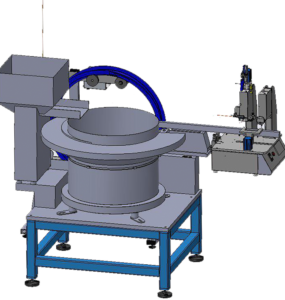

連接示例

標準功能

放卷系統

根據針形式不同，放卷系統可分為：連針落地放卷機、綁帶放卷機及端子放卷機。
導引系統

每根針都在切斷前被固定在插針（PIN INSERTION）壓力內，這一設計降低了針長度的公差以及為切針及插入提供精度。

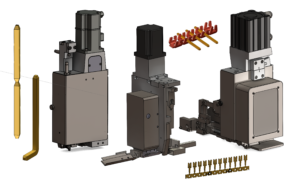

插針壓頭

插針（PIN INSERTION）壓頭，氣動或伺服馬達，包括工具組，可以根據應用將其更換為另一組。

根據插針（PIN INSERTION）類型，插針（PIN INSERTION）壓頭分幾種類型：連針型，直角，U形帶（綁帶）或端子。

插入精度非常穩定并控制于±0.05mm（CPK> 1.68）之下。使用伺服電機時，插入深度由編碼器控制。

插針技術（PIN INSERTION）可使用預切截面積從0.3到1.5 mm（伺服驅動）或1 mm（氣動）的圓針線或方針線。
