SKP 4000 & SKB 4000

截面分析儀能夠快速、簡單、可靠和經濟有效地評估端子壓接或銅帶壓接（Splicing Crimping）的連接質量。

所有的工作步驟都集成在一個裝置中：首先切割一個樣品，對其橫截面進行研磨和蝕刻，使必要的細節可見，最后將其放置在光學元件下方，以獲得宏觀圖像并測量其參數。

創新型的樣品架確保了正確的樣品定位，并且能快速的從這一階段轉到另一階段，一張顯微照片的成本不到1.00歐元（基于10000張顯微照片，包括消耗性材料）。

搭配自主研發端子橫截面分析軟件——VISO6.2，同時可分析新能源六邊形端子，空隙率，壓縮比等十多項，及外觀判斷，生成報告

采用先進技術清洗液，液體不發黑、無氣味、無毒、清洗效果好。

技術參數

電源
230 V / 50 Hz; 110 V / 50 Hz (US); 100 V / 60 (50) Hz (Japan)
功率
350 W
切割和研磨轉速
5 000 – 20 000 rpm, separately regulated
電解試劑
CE 1
電解電壓
12 V
電解電流
1,5 A (可調節)
防護裝置
Plexiglass cover
工作區域照明
LED
周期
3-5 min.
重量
26 kg
尺寸 SKP 4000 (W x D x H)
465 x 408 x 437 mm
尺寸 SKB 4000 (W x D x H)
575 x 517 x 484 mm
CE 認證

標準功能
選項

標準功能

工具包

所有必需的備件和消耗品都包含在工具包中：砂紙、切割盤、蝕刻筆插入件、電解液、校準片等。也可在tooling.smcontact.eu上購買。
Viso測量軟件

捕捉到的圖像是在專用軟件Viso的幫助下測量的。操作員選擇要測量的參數及其參考值，并在橫截面圖像上執行測量：具有適當預設或與控制列表比較的測量。

它還提供尺寸檢測和數據，并將其導出為PDF格式。
成像

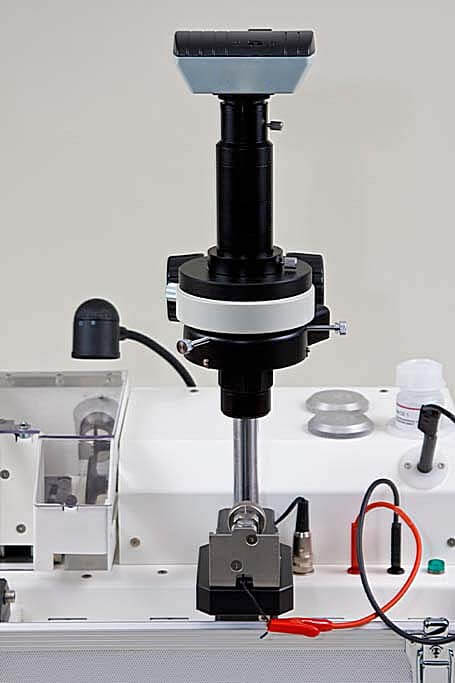

將制備好的樣品置于顯微鏡下，以捕捉待測圖像。帶USB攝像頭的變焦鏡頭將圖像傳輸?shù)姜毩C（SKP 4000）或內置平板電腦（SKB 4000）。可調環形LED燈會提供良好的可視性。
蝕刻模塊

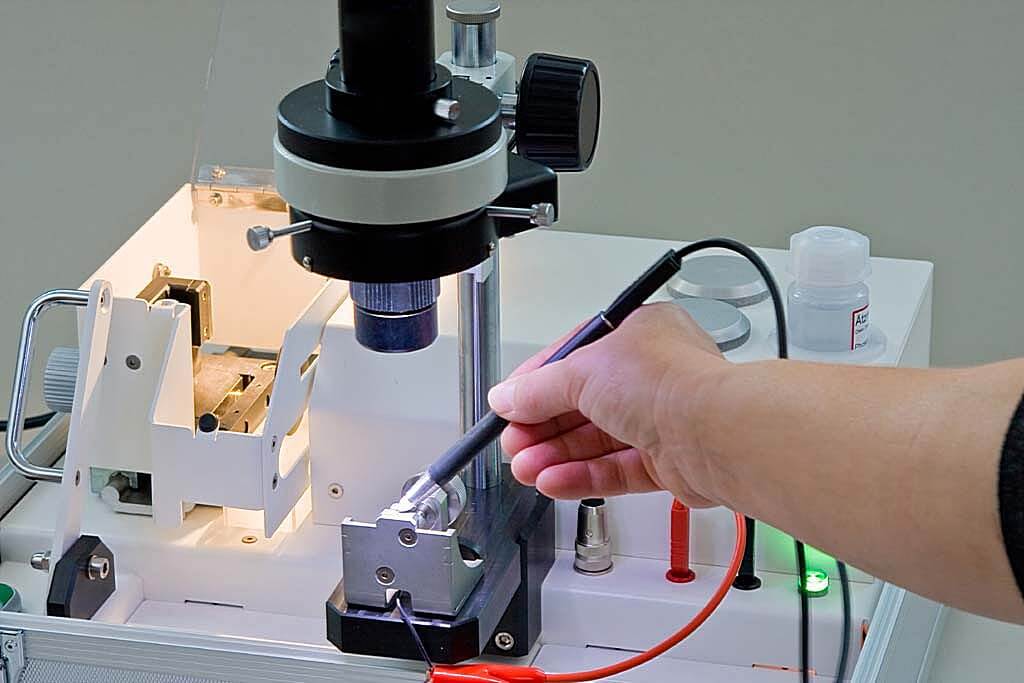

蝕刻能夠使橫截面的相關細節更加明顯。電流被施加到樣品架上，浸在電解液中的毛氈筆被用作陰極。

樣品架的穩定位置由專用插座保證，刻蝕時間受定時器限定，既節能又安全。
創新型樣品架

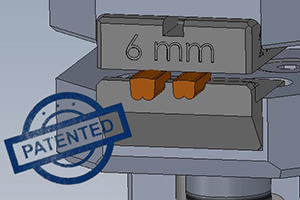

SM CONTACT 公司研發并獲得專利的樣品支架，帶有可更換的鉗口適合相應行業需求的壓接（CRIMP）。鉗口形狀同樣品形狀契合，同時特制的擋塊將樣品固定在制定的水平軸向位置。因此，樣品的垂直定位和正確的切割保證了結果的有效性。
切割&研磨模塊

該模塊由切割輪、砂輪和滑動軌道組成。

為了啟動過程，操作員將樣品放入樣品架，并將樣品架放入托架。一旦關閉保護蓋，就可以啟動切割輪。托架通過杠桿在閥盤之間移動，其接近閥盤的位置通過進給旋鈕進行調整。

切割和研磨模塊的轉速可分別從5000轉/分調節到20000轉/分。
外殼

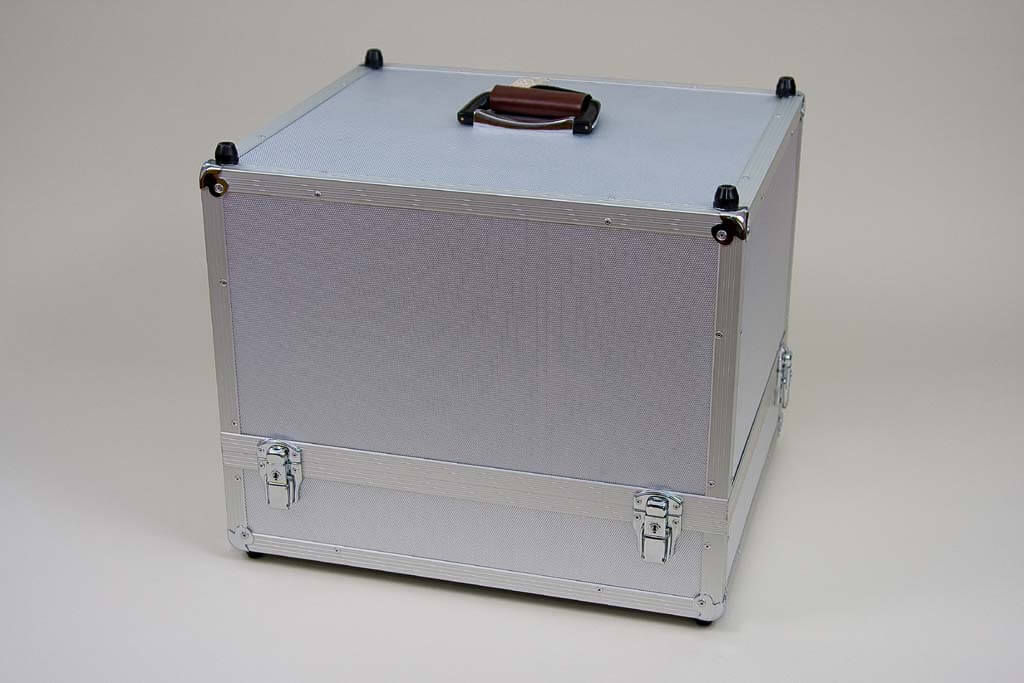

SKP 4000外殼有一個方便移動的手柄和一個安全運輸光學鏡頭的隔間。它是為經常移動而設計的，例如在房間之間或移動到第三方的場所。使用卡箍緊固件可以快速打開堅固的金屬蓋。

SKB 4000是一個更適合在一個地方工作的臺式版本。它有一個保護蓋，可以在工作結束時關閉和鎖定，以保護設備免受環境影響。
